通斷時間面積_超聲波熱量表
- 發布時間：2017-05-09 09:11
- 通斷時間面積法是入選《供熱計量技術規程》JGJ173-2009的一種熱量分攤計量方法。由清華大學建筑節能研究中心江億院士提出，與眾多國內外節能公司聯合開發了基于此種計量方式的采
-
通斷時間面積法是入選《供熱計量技術規程》JGJ173-2009的一種熱量分攤計量方法。由清華大學建筑節能研究中心江億院士提出，與眾多國內外節能公司聯合開發了基于此種計量方式的采暖末端分戶調節系統。
通斷時間面積法是目前國內供熱計量改造的主流方法，符合《中華人民共和國節約能源法》第38條要求：對實行集中供熱的建筑應當安裝用熱計量裝置、室內溫控裝置和供熱系統調控裝置。
通斷時間面積法是指：以樓棟熱表為貿易結算點，通過計算用戶用熱時間、面積和用熱溫度進行合理分攤的一種計量方法，他的優點是分攤合理，能有效保障供用雙方的利益。
通斷時間面積法是以每戶的供暖系統通水時間為依據，分攤建筑的總供熱量。其具體做法是，對于接戶分環的水平式供暖系統，在各戶的分支支路上安裝室溫通斷控制閥，對該用戶的循環水進行通斷控制來實現該戶的室溫調節。同時在各戶的代表房間里放置室溫控制器，用于測量室內溫度和供用戶設定溫度，并將這兩個溫度值傳輸給室溫通斷控制閥。室溫通斷控制閥根據實測室溫與設定值之差，確定在一個控制周期內通斷閥的開停比，并按照這一開停比控制通斷調節閥的通斷，以此調節送入室內熱量，同時記錄和統計各戶通斷控制閥的接通時間，按照各戶的累計接通時間結合供暖面積分攤整棟建筑的熱量。
通斷時間面積法是一種“采暖名義耗熱量”的分攤算法，之所以稱其為“名義耗熱量”，是因為基于樓棟熱計量和通斷時間面積法計算出的熱用戶分攤熱量，不代表該熱用戶的采暖實際耗熱量，而是從“采暖需求相同、繳納熱費應相同”的熱計量收費策略上來說的該熱用戶應繳費的熱量，該分攤熱量與戶用熱量表測量熱量的數值不同，其物理意義相當于戶用熱量表測量的耗熱量經位置修正系數修正后的熱量值。
優點：
“通斷時間面積法熱計量系統”可為供熱企業建立熱計量收費管理系統，促進行為節能。
“通斷時間面積發熱計量系統”可為供熱企業建立熱網（二次網）平衡調節的信息平臺，通過樓棟熱耗分析判定二次網的平衡狀況；通過熱用戶的室內溫度和供回水溫度遠程監控平臺，監控熱用戶的采暖狀態。
“通斷時間面積法熱計量系統”可實現供熱網的信息化全網覆蓋：熱源、換熱站、樓棟（二次網）、熱用戶。實現智能熱網、節能運行調節。
1、 通斷時間面積法的原理
通斷時間面積法是一種“采暖名義耗熱量”的分攤算法，之所以稱其為“名義耗熱量”，是因為基于樓棟熱計量和通斷時間面積法計算出的熱用戶分攤熱量，不代表該熱用戶的采暖實際耗熱量，而是從“采暖需求相同、繳納熱費應相同”的熱計量收費策略上來說的該熱用戶應繳費的熱量，該分攤熱量與戶用熱量表測量熱量的數值不同，其物理意義相當于戶用熱量表測量的耗熱量經位置修正系數修正后的熱量值。 通斷時間面積法與戶用熱量表法的理論基礎不同，戶用熱量表的理論基礎是對熱用戶按耗熱量收費：也就是按熱用戶的采暖消耗熱量多少收取采暖費用。悖論：追求精度的戶用熱量表讀出的數據，又不得不采用模糊的位置修正系數加以平衡。“通斷時間面積法”的理論基礎是對用戶按供熱需求收費：用戶的室內采暖溫度代表的是用戶的采暖需求，而基于樓棟熱計量的“通斷時間面積法”實質結果是：采暖熱舒適度相同的用戶熱費相同，不需修正，公平合理。
2、通斷時間面積法的技術發展
住建部發布了建筑工業行業產品標準《通斷時間面積法熱計量裝置技術條件》（JG/T 379-2012），并將于2012年9月1日起實施。對通斷時間面積法熱計量裝置的應用將起到規范作用和推動作用。目前，生產推廣通斷時間面積法的廠家越來越多，實際應用工程也迅速增長，但也存在魚目混珠、良莠不齊的現象，通斷時間面積法作為一個熱計量分攤系統，在其各部件組成、分攤算法、通訊可靠性、應用條件判斷與修正等方面，均包含關鍵技術內容，很多廠家認為使用一個通斷閥門的驅動再加上通斷時間的紀錄，就能形成產品、應用于工程的做法是錯誤的，存在嚴重的技術不足，將在實際工程應用中出現較大偏差、甚至起不到供熱計量的作用。 行業標準《通斷時間面積法熱計量裝置技術條件》（JG/T 379-2012）對產品（系統）的技術內容做了基本規定，對規范產品將起到一定作用，但對分攤（修正）算法等關鍵問題僅僅是指出了必要性和方向，還需要生產廠家以及供熱單位認真分析研討，保證系統的可靠性和適用性。
系統組成

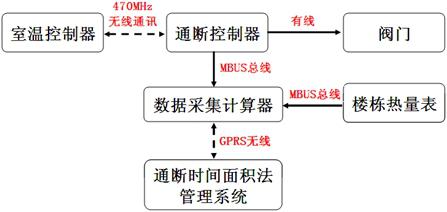

通斷時間面積法由以下幾部分組成：室溫溫控器（無線或有線）、通斷控制器及閥門（有線或無線）、數據采集計算器（有線或無線）、單元或樓棟熱量表、通斷時間面積法管理系統五大部分組成。
室溫控制器與通斷控制器通常采用無線470MHz頻段通訊；閥門控制器與終端服務器采用MBUS+GPRS進行通信，實現熱量分攤。

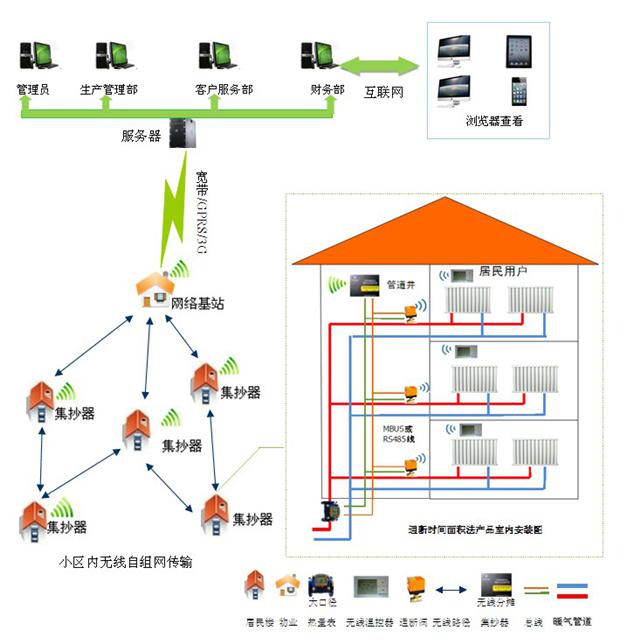

從安裝位置大體分為四個部分a、樓內部分；b、樓棟部分；c、管理系統；d、換熱站及熱網熱源節能系統
a、戶內部分：主要包括室溫控制器和通斷控制閥。室溫控制器安裝于用戶室內固定位置（也可移動放置于適合位置），用于用戶室溫調控及參數查詢；通斷控制器安裝于用戶供熱入口管道，根據用戶和系統命令控制供暖閥門打開或關閉以控制室溫；二者通過無線方式進行數據通訊。
b、樓內部分：主要包括采集計算器、電源配電箱、樓棟熱量表、壓差或流量平衡閥等水力平衡設備。采集計算器采集樓棟熱量表及用戶通斷控制器的供熱運行數據，計算并分攤用戶熱量，采用GPRS或網絡通訊方式與系統管理中心交換數據，同時進行系統、用戶管理及控制；電源配電箱為熱計量系統提供工作電源及安全防護；樓棟熱量表計量整棟建筑物的耗熱量，選用超聲波或電磁式熱量表；壓差或流量平衡閥用于樓棟及用戶供熱水力平衡調節。
c、管理系統：
主要包括中央計算機服務站（服務器、網絡設備、數據中心等）、系統管理平臺軟件及客戶端軟件。
d、換熱站及熱網熱源節能系統：
與通斷時間面積法熱計量系統緊密相連的是整個熱網的節能改造系統，主要包括二次網的水力平衡設備及管網流量、壓力、溫度監控設備，換熱站氣候補償設備、恒壓或恒流供水設備，熱網運行監控、調度系統等。
